フルスクラッチ 仮面ライダーデフォルメフィギュアの作り方③ 素体編

FullSizeRender

前回は仮面ライダージョーカーの頭部を作りました。
続けて今回は首から下の素体を作ります。
素体なので、各部の削り出し手前、手脚が揃うところまでとなります。
それでも結構長くなりそう…
同じ工作法を使うので、もしよろしければこちらもご覧いただけますと手っ取り早いかと思います。





用意するもの

材料は

・エポパテ
・オビ球、またはホビーベース球体ジョイントミニ 2セット
・2.0mmスプリング

関節にはオビ球を使いますが、ホビーベースの球体ジョイントもほぼ同サイズなのでどちらでもよいです。







1. ベースづくり

まずは手脚と胴体の材料になるエポパテの塊を作ります。

IMG_9075

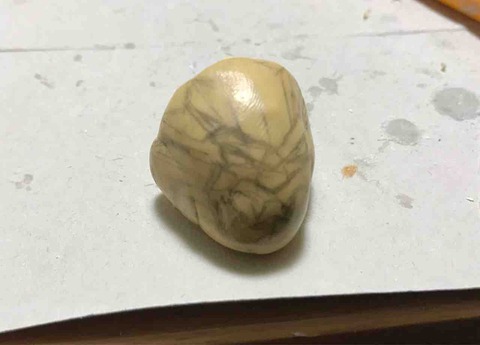

胸部
指先にワセリン塗って、中が空洞になるように整形して硬化させます。
自重で形が崩れると思うので、硬化するまで何度か様子を見ながら形を整えて硬化させてください。

IMG_9092
IMG_9093

肩アーマー
こちらも中を空洞にするため、胴体と同じ要領でお椀型のパーツを作ります。

ベース作りでちょっと難しいのはこの2つだけ。
あとはかんたん!!

IMG_9087

股関節

IMG_9086


IMG_9108


IMG_9088

上腕

IMG_9090

前腕

IMG_9089

太腿

IMG_9091

膝下、のベースを丸めます。

全部同じじゃないですか?
いえいえ、ここで作ったベースがそのまま素体の手脚の長さになるので、慎重に大きさを決めてください。
わたくしは脚太め、腕細めにいたしました。

IMG_9084

ついでに握りこぶしと平手の元も作っておきましょう。
親指だけ独立させたものを4個作ります。

IMG_9085

少し硬化したら、指を握り込ませて拳にします。

IMG_9094
FullSizeRender

平手は同じく半硬化したらナイフで指に切れ込みを入れて、お好みの表情にしてあげてください。

これでベースづくりは完了です。



2. 胴体の組み上げ

胸周りから徐々に体を作り上げていきましょう。

IMG_9096
IMG_9097

なんのアテもないとちょっと感覚掴みづらいので、少しだけ胸の削り出しをします。

FullSizeRender
FullSizeRender

前回同様、削り出しはこの要領で。

IMG_9098

少しイメージが固まったら、腹パーツを入れるための空洞を広げます。
たぶん、このくらいの厚みがついちゃってると思いますので、必要な分を残して内側を削ります。
ナイフでいけなくもないですが、こういった空洞内部を削るときはリューターがあると圧倒的に楽で速いです。
ちょっとお値段張るものも多いですが…



FullSizeRender

このくらいまで削ります。

IMG_9100

次にいよいよ前回作った頭部と連結します。
オビ球は3mm径の軸ですので、ピンバイスドリルの2.9mmで真ん中に穴をあけまして、

IMG_9101

フチを球状にけずって、球体ジョイントが入るスペースを作ります。
頭部側も同じように掘ってください。

IMG_9102

オビ球の中玉を刺して、

FullSizeRender

頭部を接続。
ここで一点重大な注意喚起をば…

作るものが小さいので必然的に各パーツも小さくなります。
可動を仕込むためにジョイントを組み込みますが、ここからは各パーツ共にジョイントの接続軸を差し込んで保持する深さの確保との戦いになってきます。

FullSizeRender

こんな感じで、両側からジョイントを刺すと軸同士で保持領域の競合が発生します。
お互いに押し合って刺さり切らなくなると目も当てられない保持力になるので、なるべく軸を短くして、動かす必要のないところであれば接着します。
動かすところほど軸を長く残し、動かす必要のないところは軸に頼らずに接着してください。
これを徹底しないと、アクションフィギュアなのに手足が抜け落ちまくってとてもストレスのたまる代物になってしまいます…

IMG_9109

そういうわけで、腹に同じように穴を開けてオビ球の小玉を刺して胸と連結します。

IMG_9110

こうなります。

IMG_9111

中にオビ球を仕込んだので、前後に傾けられるようになるはずです。
腹の大きさと胸の内径をうまく調整して、お好みの角度まで傾けられるようにしてください。
ついでに肩ジョイントを刺すための穴もあけておきましょう。

FullSizeRender

これで胴体はOKです。



3. 手足の組み立て

下の方から行きましょう。
まず足。

IMG_9114

リューターでオビ球が入るくらいの穴をあけます。

IMG_9117

続けて斜めに(なるべく水平に)ピンバイスドリルを入れて、オビ球を刺す穴を作ります。

IMG_9118

こうすることでオビ球をL字型に曲げたまま挿入できるようになります。
これを足首とします。


IMG_9113
IMG_9115

上腕、前腕、太もも、ひざ下の円柱状のパーツにピンバイスで穴をあけ、オビ球の半分くらいが収まるように淵を削ります。

IMG_9116

膝裏、肘裏にあたる部分をカット。
何がしたいかと申しますと、

FullSizeRender

ここをカットすることによって腕や足を曲げられるようにしたいんですね。
やってみるとわかるんですが、ここでも関節軸同士の競合がすごく起こるので、あとから接着可能な肘関節の軸は短めにカットしておくことをお勧めします。

FullSizeRender
IMG_9121

組み上げるとこんな感じで曲げられるようになります。
あとは股関節部分にも穴をあけて、同じように淵を削って、太ももパーツを連結してあげてください。

FullSizeRender

股関節はわたくしもずっと課題が残っている個所でして、閉じやすく開きやすい、かつポロポロ落ちない股関節を作るべく毎回試行錯誤しております。
ひとまずこんな形にしておくとよいかと思います。
ここはアクションポーズをとらせるときにかなり動かす個所になりますので、軸を短くすることはお勧めしません…

IMG_9122
IMG_9123
IMG_9124

手首パーツも同様…
この際ぶっちゃけますと、やることはどこのパーツも大体一緒ですw




4. 肩の接続

ここまでくればあと少し…
肩をスプリングで接続します。

IMG_9125

肩の内側は削って薄くしておいた方が収まりがよくなります。
胸側と肩の淵に1.9mmドリルで開口してスプリングを刺し、接続します。
これで肩回りの可動を邪魔することのないアーマーの接続ができます。

IMG_9126

これでようやく全身がそろいました。
わたくしの工法はほぼ全部削り出しなので、細部を詰める前のこの時点でとらせたいポーズとそれを邪魔しない関節を模索しながら作ってあげると後が非常に楽です。
ここから痩せることはあっても、太ることはないので。


さて、素体の作り方はこんなところでしょうか。
まだ頭と、ものすごくもっさりした体しかありませんが、ここからの細部の削り出しと仕上げこそがスクラッチの醍醐味。
また書きますので、よろしければお付き合いくださいませ。



フルスクラッチ 仮面ライダーデフォルメフィギュアの作り方② 頭部編

FullSizeRender
FullSizeRender

わたくしよくこんな感じでライダーの頭部を削り出すんですが、毎度毎度気合と根性しか言わないとんだ脳筋野郎でございます。
が、ここらで一発、普段感覚でやってることを全部文字に起こしてみっかと思い立ちまして、まとめてみます。
スクラッチ、してみませんか?
そういうわけで、まずは頭部の作り方から。

IMG_8476
製作目標は、比較的シンプルな見た目で作りやすいこの辺りで。



材料と工具


IMG_6543

用意するのはいつものエポパテ。
わたくしはここ一年ほどタミヤエポキシ造形パテ速硬化タイプ100gを好んで使っております。
ほか、0.5mmのプラ板と1.5mmの真鍮線も少し使用します。
接着には主に瞬間接着剤を使用します。


用意する工具は最低限

・デザインナイフ
・ゴッドハンド 神ヤス #120 3mm
・ペーパーヤスリ
・BMCタガネ 0.4mm、0.6mm
・ピンバイスドリル


リューターや平刃の彫刻刀もあれば便利ですがなくてもなんとかなります。






1. さあ捏ねよう


IMG_8950

頭部に使用するのは主剤と硬化剤2本ずつジャスト
手にくっつくので、事前にハンドクリームやワセリンを塗っておくとやりやすいです。
硬化不良がないようによく捏ねます。

IMG_8951
IMG_8952

量が多いので、指先でこねることが難しければ手のひら全体で細くして折り畳んでまた細くしてを繰り返します。

IMG_8953

色ムラがなく、全体がクリーム色になったらOKです。

IMG_8954
IMG_8955

手のひらで転がして、凹凸がない形になったら一旦硬化させます。
クッキングシートやお弁当の紙カップを敷くと貼りつかずにすみます。

IMG_8956

このエポパテは比較的柔らかくて重いので、放っておくと自重で潰れていきます。
硬化途中の程よく硬くなった頃合いを見計らって少し形を整えておくと後が楽です。

IMG_8958
IMG_8959

楕円形の、ちょっとテーパーした形にしておきましょう。



2. 削り出し準備


IMG_8963

硬化したら、下書きをしやすいように軽く全体に神ヤスをかけます。
表面荒らすのが目的なのであくまでも軽く。

IMG_8964
IMG_8966
IMG_8968
IMG_8967

シャーペンで下書き。
ここはもう資料と睨めっこしながら納得する線を引いてください。
後からナイフを入れるガイドにするので、迷い線は少ない程よいです。



3. ナイフで荒削り

IMG_8976
IMG_8979

ここからいよいよ削り出しに入ります。
下書きの線に沿って、まずはナイフを直角に入れてなぞってください。
そこそこ深めに切れ込み入れて良いです。

IMG_8994

次に、なぞった線に向かって斜めにナイフを入れます。
先に入れた切れ込みをストッパーにして、削りきってください。

IMG_8999

こうなります。

FullSizeRender

手書きで恐縮ですが図解するとこうなります。
このナイフが交わるところが逆エッジになります。
ここを綺麗にできるかどうかが出来不出来の分かれ目となります。

IMG_9013
IMG_9014
IMG_9015
IMG_9016
IMG_9020

おなじ要領で下書きしたところをすべて削ります。
現時点では表面が削りっぱなしでガタガタですが、あとからきれいにするので今は気にしません。

IMG_9021
FullSizeRender

大枠削り切ったら、複眼の眼孔を少し削ります。
要領は同じで、下書き線をなぞるように切れ込みを入れて、斜めから削り取ってください。
真ん中は後から削りますが今は残しておいてかまいません。


4. 表面をヤスリで均す


IMG_9023

ナイフで削りっぱなしでガタガタだった表面を、番手の低いヤスリで均します。
ここで先にご紹介した神ヤス#120を使用します。
エッジをきれいに作るためにも新品を使用するとよいです。

FullSizeRender

またしても手書きで恐縮ですが、要領としてはこんな感じ。
ヤスリを当てる面と当てない面を意識して、丁寧に磨きます。

IMG_9034
IMG_9033

こうなります。

IMG_9035
IMG_9036
IMG_9037
IMG_9038

これを全部の面に対して行います。


5. プラ板でツノを作る

ここいらでテンションを上げていくためにもツノを作ります。
エポパテで作ることもできるんですが、こういった細かったり薄かったりするパーツは強度面の問題もあってプラ板で作ってあげた方がトラブルが少ないです。

IMG_9045
IMG_9046

下書きをしてナイフで切り取ります。
0.5mmのプラ板であれば、数回軽くなぞるだけできれいに切り取れます。

IMG_9048

切り取ったものに瞬間接着剤を点付けして、プラ板に張り付けてガイドにして、もう一枚同じ形のものを切り出します。

IMG_9049

ナイフで割って、二枚に戻します。
これを貼り合わせることで左右対称のツノが作れます。

IMG_9051

顔面本体と突き合わせてよい感じのツノができたら、今度はしっかり全体に瞬間接着剤を塗って、再びプラ板に張り付けて厚みをつけます。
3枚くらい重ねてあげればよいかと思います。

IMG_9052
IMG_9103
IMG_9104
IMG_9053

真ん中部分をエポパテ盛り付けて作ります。
エポパテをプラ板に盛り付けるときは食いつきが悪いので、間に瞬間接着剤を挟んであげると少しマシになります。
ツノと顔面にピンバイスで穴をあけて、接続軸を真鍮線で作って接着剤で止めて顔面につけます。
これで大体顔面ができてきました。


6. 複眼づくりの準備

ここから複眼づくりに入ります。
まずは眼孔をもう少し深く彫り直し。
かなり力と根気のいる作業ですが、ここを乗り越えれば顔面が一気に出来上がりに近づきます。

IMG_9060
IMG_9061

淵をナイフでなぞって、斜めにナイフを入れて削り取る。
余った真ん中部分もナイフで削り取って平らにする。
地味ですがこの繰り返しで眼孔を深くします。

IMG_9062

リューターがるのであれば、こういったカッターで整えてあげると早くてきれいに仕上がるかと思います。

IMG_9063
IMG_9064
IMG_9065

ついでに顔面のセンター部分も削り出します。
こういった細かいところは神ヤスではなく、ペーパーヤスリを三角に折って当ててやるときれいになります。
この時もやすりを当てる面と当てない面を意識しながら削ってあげてください。

平にできたら、ラインをナイフとタガネで入れます。
ナイフで切れ込みを入れて、斜めに…って全部これですが、ラインを入れる時も同じです。
細く切れ込みを入れて線にしたら、BMCタガネでなぞってきれいなスジボリにしてあげてください。


7. 複眼づくり

ここまでくれば、あとは複眼を作るだけ…
もうちょっとだ…
複眼の作り方についてはこちらもご参照ください。



IMG_9069

眼孔に貼りつき防止のワセリンを塗りたくって、ベース部分になるエポパテを詰めます。

IMG_9070

眼孔全体に押し広げたら、複眼の肝となるパターンをスタンプします。
いつもでしたら適当なパターンをポンと押して終わりなんですが、W系は複眼が文字通り「W」の形をしているので一工夫…

IMG_9076
IMG_9079

あんまりエポパテが柔らかいとやりづらいので、少し寝かせて程よく硬くなってから作業開始。
タガネを押し付けて、ひたすら「W」を書いていきます。

IMG_9080

パターンを入れて半硬化したら、完全硬化する前に外します。
完全硬化してからでもよいですが、かなり外しづらいです…

IMG_9081

納得のいくものになったらシルバーで塗装。
ラッカーをそのまま雑に筆塗りしてしまって大丈夫です。
UVレジンを薄く重ねて厚みをつけたら複眼は完成。

FullSizeRender

顔面に戻してはめ込んだら完成。
長かったですが、顔はこんなもんかなと思います。

ほかの部分も作り方は基本的に変わりません。
ナイフでなぞって、斜めに切って、やすりで整える。
すべてこれの繰り返しです。
地道ではありますが、一つずつの作業は決して難しくはありません。
試していただけましたら幸いでございます。



フルスクラッチ 仮面ライダーファイズ製作記録 完成編

形はほぼできたので磨きに入る。


IMG_8333
ゴテゴテした見た目ではないのにやたらパーツ点数が多い…

IMG_8335

苦労したファイズギア。
腰から外せはしないけど、こうしてみると感慨深い。
いつかベルトだけ独立したパーツを作りたいなあ
(つくってみたのはまた別のお話)

FullSizeRender
IMG_8338
IMG_8339
IMG_8340
FullSizeRender
IMG_8346
IMG_8345
IMG_8348

久しぶりに全身にしっかり一次サフを吹く。
やっぱ毎回ちゃんとやるべきだよな…

FullSizeRender

磨けど磨けどなんか違う感の拭えぬ頭部。
大丈夫かな…

IMG_8355

パーツ点数が多いので全部磨くのはそこそこ骨が折れる。

IMG_8357

クリムゾンスマッシュのエフェクトパーツをいつも通りUVレジンで作る。
もっととんがらせたかったけどちょっと失敗…

IMG_8360
IMG_8361
IMG_8362
FullSizeRender
FullSizeRender

着色。
やはり頭部の精度がイマイチ…
逆エッジにはしっかりタガネでスジボリするべきだった。

複眼はグルグルの上からUVレジンを被せて硬化、最後にクリアイエローで着色。
もう少し厚みが欲しかったな…


IMG_8380
IMG_8381

ひとまずは完成。

IMG_8382
IMG_8383
IMG_8378
IMG_8385

ミッションメモリーとの変形合体ギミックは全部作り込んだつもり。

IMG_8415
IMG_8387
IMG_8372
体型的に厳しいことはわかっていたけど、なんとかこれをやりたかった。

IMG_8413

OPを再現してみたり、

IMG_8374
FullSizeRender
FullSizeRender
FullSizeRender
FullSizeRender
FullSizeRender

頭部は初めてのパターンだったので正直詰めが甘いけれど、グリグリ動く良いフィギュアになってくれた。

IMG_8432
さて次回。
ファイズ作ったら当然作らねばならないでしょう、カイザを。
カイザコールが聞こえる…(白目
